Tema 25: Programación de dibujos con Gloss

1 Introducción

En este tema se estudia una librería de dibujos en Haskell.
La librería es Graphics.Gloss.
Nos centraremos en el uso de los tipos de datos algebraicos.
Aspectos importantes:
- ¿Cómo representar los dibujos en Haskell?
- ¿Cómo mostrar dichos dibujos?
Sólo consideraremos el primer aspecto.

2 Instalación de Gloss

En una terminal ejecutar

> cabal update
> cabal install gloss

3 Representación de dibujos

Representación de puntos:

type Point = (Float, Float)

Elementos de los dibujos:
- líneas: sucesiones de puntos que representan los extremos,
- polígonos: sucesiones de puntos que representan los vértices.
- textos: cadenas (escritas en el origen (centro de la ventana)).
Representación de caminos:

type Path = [Point]

4 El TDA de los dibujos

4.1 Elementos básicos del TDA de los dibujos

data Picture = Line    Path
             | Polygon Path
             | Text    String

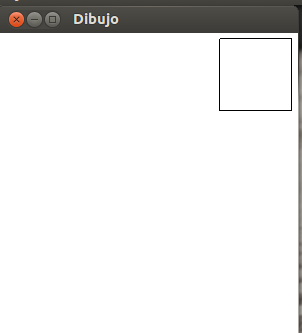

4.2 Ejemplo de líneas

Fichero lineas.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (300,300) (20,20)) white cuadrado

cuadrado :: Picture
cuadrado = Line [(72,72),(144,72),(144,144),(72,144),(72,72)]

Ejecución

> runhaskell lineas.hs

Resultado

Comentarios:
- (InWindow t (b,a) (x,y)) es una ventana de título t, base b y altura a con el vértice superior izquierdo en el punto (x,y).
- (display v c d) dibuja en la ventana v, con color de fondo c, el dibujo d.
- El dibujo puede desplazarse con el ratón.

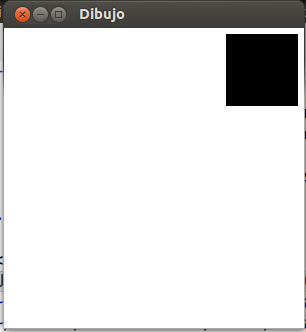

4.3 Ejemplo de poligono

Fichero poligono.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (300,300) (20,20)) white cuadrado

cuadrado :: Picture
cuadrado = Polygon [(72,72),(144,72),(144,144),(72,144),(72,72)]

Ejecución

> runhaskell poligono.hs

Resultado

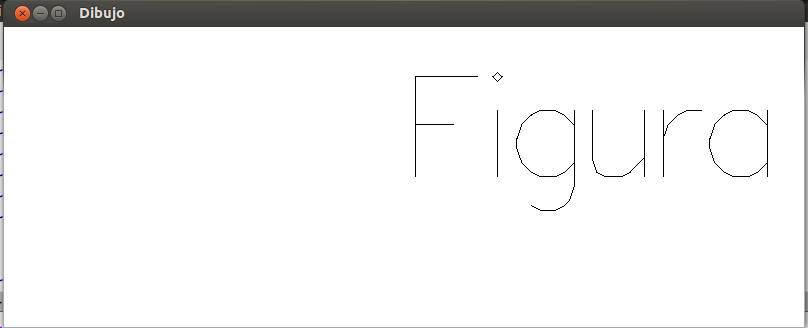

4.4 Ejemplo de texto

Fichero texto.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (800,300) (20,20)) white texto

texto :: Picture
texto = Text "Figura"

Ejecución

> runhaskell texto.hs

Resultado

5 Ampliaciones del TDA de dibujos

5.1 Ampliación del TDA para incluir listas de dibujos

Ampliación

data Picture = ...
             | Pictures [Picture]

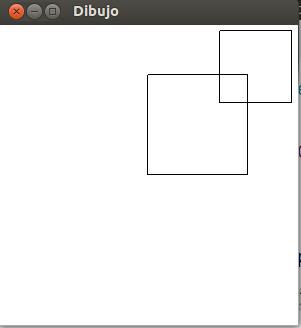

Ejemplo dosCuadrados.hs

dibujo :: Picture
dibujo = Pictures [cuadrado1, cuadrado2]

cuadrado1 :: Picture
cuadrado1 = Line [(72,72),(144,72),(144,144),(72,144),(72,72)]

cuadrado2 :: Picture
cuadrado2 = Line [(0,0),(100,0),(100,100),(0,100),(0,0)]

Ejecución

> runhaskell dosCuadrados.hs

Resultado

5.2 Ampliación del TDA para incluir transformaciones

Ampliación

data Picture = ...
             | Translate Float Float   Picture
             | Rotate    Float Picture
             | Scale     Float Float   Picture

+ `Translate` distancia-x distancia-y
+ `Rotate` grados en sentido horario alrededor del origen
+ `Scale` factor-x factor-y

Se pueden componer transformaciones. Por ejemplo,

Translate 0 200 (Rotate 20 (Scale 0.5 0.3 algo))

Se pueden eliminar paréntesis usando el operador $. Por ejemplo,

Translate 0 200 $ Rotate 20 $ Scale 0.5 0.3 algo

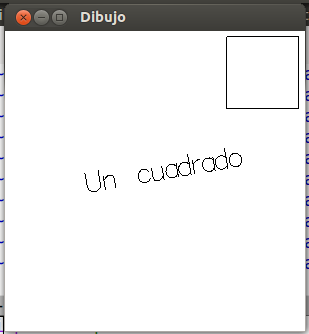

Ejemplo de transformaciones: transformaciones.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (300,300) (20,20)) white dibujo

dibujo :: Picture
dibujo = Pictures [cuadrado, titulo]

cuadrado :: Picture
cuadrado = Line [(72,72),(144,72),(144,144),(72,144),(72,72)]

titulo :: Picture
titulo = Rotate (-10) $
         Translate (-70) 0 $
         Scale 0.2 0.2 $
         Text "Un cuadrado"

genera

5.3 Ampliación del TDA para incluir colores

Ampliación

data Picture = ...
             | Color Color Picture

Color es otro tipo de dato algebraico

data Color = RGBA Float Float Float Float

Los cuatros parámetros son valores entre 0 y 1, para los canales rojo, verde, azul y alfa, respectivamente.
Algunos colores están predefinidos en Graphics.Gloss.Data.Color: red, green, blue, yellow, cyan, magenta, rose, violet, azure, aquamarine, chartreuse, orange, greyN, black, white.

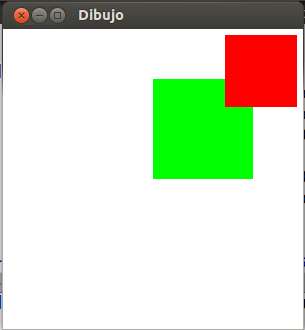

Ejemplo dosCuadradosColoreados.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (300,300) (20,20)) white dibujo

dibujo :: Picture
dibujo = Pictures [cuadrado2, cuadrado1]

cuadrado1 :: Picture
cuadrado1 = Color red $ Polygon [(72,72),(144,72),(144,144),(72,144),(72,72)]

genera

6 Capas de dibujos

El orden en una lista de dibujos es importante.
El primer elemento de la lista es el primero que se dibuja, a continuación el segundo y así sucesivamente.
La lista de los dibujos forman las capas del dibujo combinado:

Pictures [capa1, capa2, capa3, ...]

Ejemplo: En dosCuadradosColoreados.hs, las capas eran

Pictures [cuadrado2, cuadrado1]

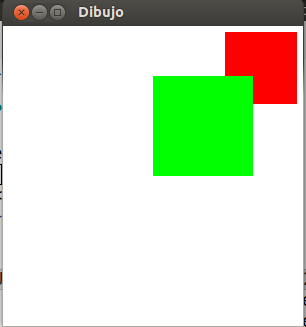

por eso se pintaba primero el verde y encima el rojo. Si se cambia el orden de las capas por

Pictures [cuadrado1, cuadrado2]

el dibujo que se obtiene es

7 Dibujos predefinidos en Graphics.Gloss.Data.Picture

7.1 Círculos

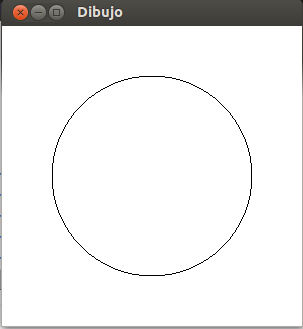

(circle r) es un círculo de radio r. Por ejemplo

circle 100

genera

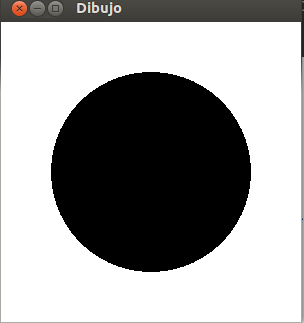

(circleSolid r) es un círculo sólido de radio r. Por ejemplo

circleSolid 100

genera

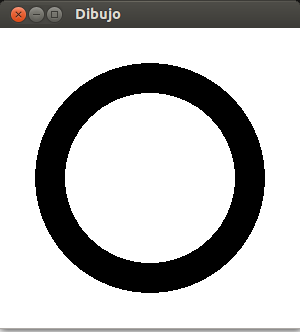

(thickCircle r g) es la corona circular de radio r y grosor r. Por ejemplo

thickCircle 100 30

genera

7.2 Arcos circulares

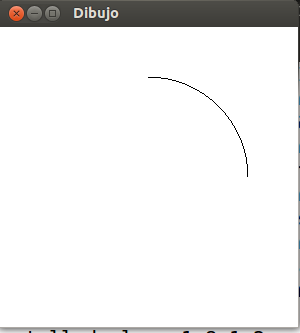

(arc x y r) es el arco de radio r entre los ángulos (en grados) x e y. Por ejemplo

arc 0 90 100

genera

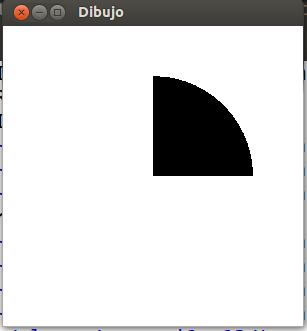

(arcSolid x y r) es el arco sólido de radio r entre los ángulos (en grados) x e y. Por ejemplo,

arcSolid 0 90 100

genera

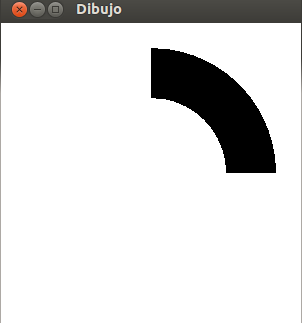

(thickArc x y r g) es el arco de radio r entre los ángulos (en grados) x e y, de grosor g. Por ejemplo,

thickArc 0 90 100 50

genera

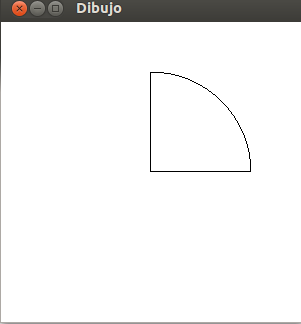

(sectorWire x y r) es el sector circular de radio r entre los ángulos (en grados) x e y; las líneas van del origen a los extremos del arco. Por ejemplo

sectorWire 0 90 100

genera

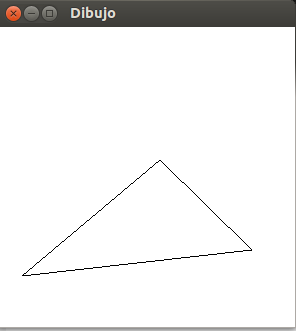

7.3 Bucles

(lineLoop ps) es la línea que une los puntos de ps, cada uno con el siguiente y el último con el primero. Por ejemplo,

lineLoop [(-123,-99),(15,17),(107,-73)]

genera

7.4 Rectángulos

(rectanglePath x y) es la lista de los vértices del rectángulo de base x y altura y con centro en el origen. Por ejemplo,

ghci> rectanglePath 200 100
[(-100.0,-50.0),(-100.0,50.0),(100.0,50.0),(100.0,-50.0)]

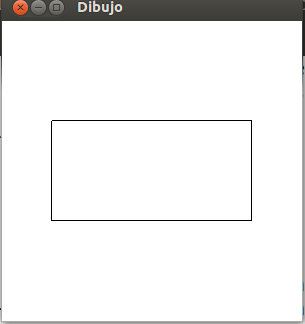

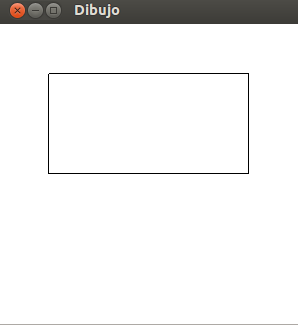

(rectangleWire x y) es el rectángulo de base x y altura y con centro en el origen. Por ejemplo,

rectangleWire 200 100

genera

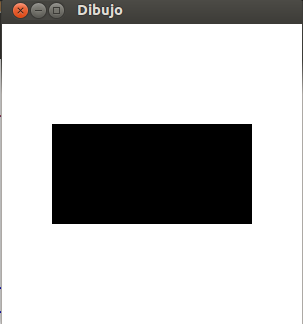

(rectangleSolid x y) es el rectángulo sólido de base x y altura y con centro en el origen. Por ejemplo,

rectangleSolid 200 100

genera

(rectangleUpperPath x y) es la lista de los vértices del rectángulo de base x y altura y con centro en el origen, en el semiplano y > 0. Por ejemplo,

ghci> rectangleUpperPath 200 100
[(-100.0,0.0),(-100.0,100.0),(100.0,100.0),(100.0,0.0)]

(rectangleUpperWire x y) es el rectángulo de base x y altura y con centro en el origen en el semiplano y > 0. Por ejemplo,

rectangleUpperWire 200 100

genera

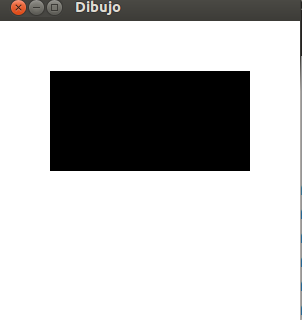

(rectangleUpperSolid x y) es el rectángulo sólido de base x y altura y con centro en el origen en el semiplano y > 0. Por ejemplo,

rectangleUpperSolid 200 100

genera

8 Dibujos con listas de comprensión

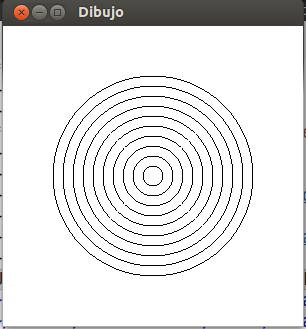

8.1 Círculos concéntricos

Dibujo

Programa circulos_concentricos.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (300,300) (20,20)) white dibujo

dibujo :: Picture
dibujo = pictures [ circle x | x <- [10,20..100] ]

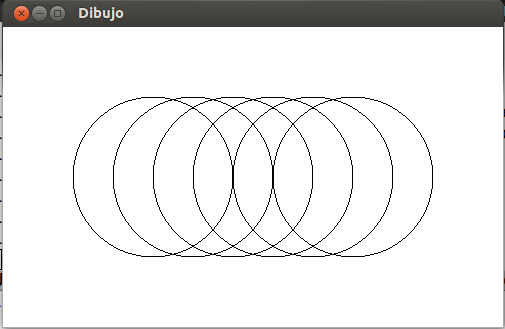

8.2 Círculos trasladados

Dibujo

Programa circulos_trasladados.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (500,300) (20,20)) white dibujo

dibujo :: Picture
dibujo = pictures [translate x 0 (circle 80) | x <- [-100,-60..100]]

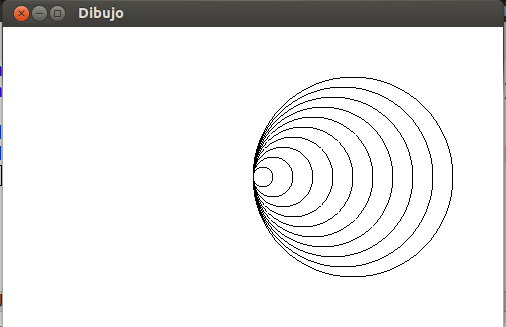

8.3 Circulos trasladados y ampliados

Dibujo

Programa circulos_trasladados_ampliados.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (500,300) (20,20)) white dibujo

dibujo :: Picture
dibujo = pictures [translate x 0 (circle x) | x <- [10,20..100]]

8.4 Rectángulos girados

Dibujo

Programa rectangulos_girados.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (500,300) (20,20)) white dibujo

dibujo :: Picture
dibujo = pictures [rotate x (rectangleWire 200 200) | x <- [0,10..90]]

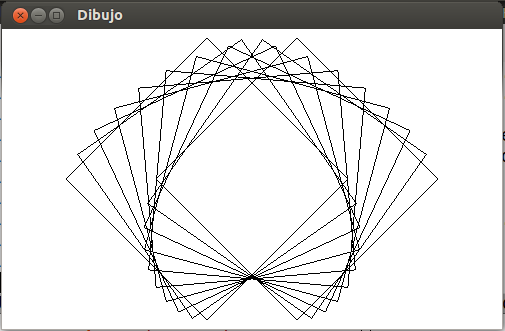

8.5 Rectángulos girados y trasladados

Dibujo

Programa rectangulos_girados_y_trasladados.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (500,300) (20,20)) white dibujo

dibujo :: Picture
dibujo = pictures [translate x 0 (rotate x (rectangleWire 200 200)) |
                   x <- [-45,-35..45]]

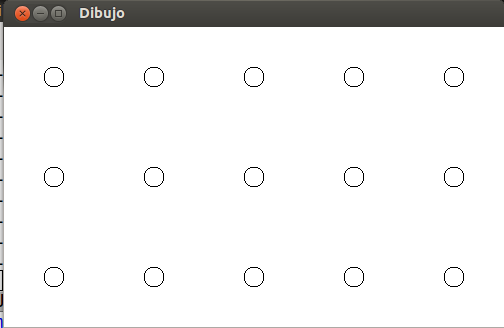

8.6 Círculos en cuadrado

Dibujo

Programa circulos_en_cuadrado.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (500,300) (20,20)) white dibujo

dibujo :: Picture
dibujo = pictures [translate x y (circle 10) |
                   x <- [-200,-100..200],
                   y <- [-200,-100..200]]

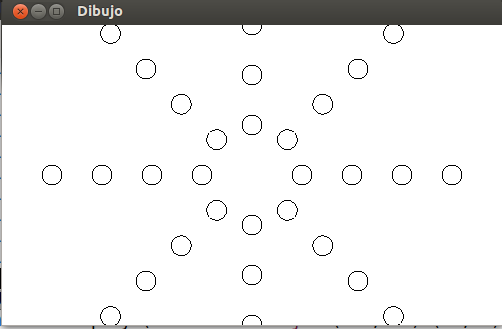

8.7 Círculos en estrella

Dibujo

Programa circulos_en_estrella.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (500,300) (20,20)) white dibujo

dibujo :: Picture
dibujo = pictures [rotate angulo (translate x 0 (circle 10))
                  | x      <- [50,100..200],
                    angulo <- [ 0, 45..360]]

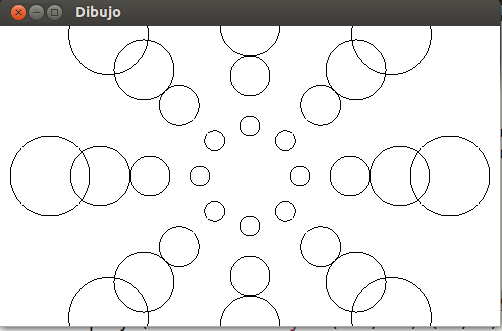

8.8 Círculos expandiéndose

Dibujo

Programa circulos_expandiendose.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (500,300) (20,20)) white dibujo

dibujo :: Picture
dibujo = pictures [rotate angulo (translate (5*x) 0 (circle x))
                  | x      <- [10,20.. 40],
                    angulo <- [ 0,45..360]]

9 Gráficas de funciones

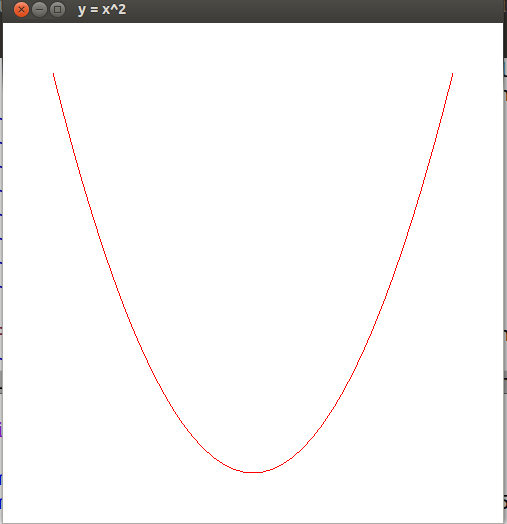

El programa para dibujar la siguiente parábola ( $y = x^2$ ):

es parabola.hs

import Graphics.Gloss

main  :: IO ()
main  =  display (InWindow "y = x^2" (500,500) (20,20)) white dibujo

dibujo :: Picture
dibujo = Color red (Translate 0 (-200) parabola)

parabola :: Picture
parabola = Line (map puntosParabola [-200, -190 .. 200])
    where puntosParabola x = (x, x^2/100)

10 Dibujos programados (diseño descendente)

Los siguiente dibujos se diseñan de manera descendente: se inicia con el marco y se le va añadiendo elementos.

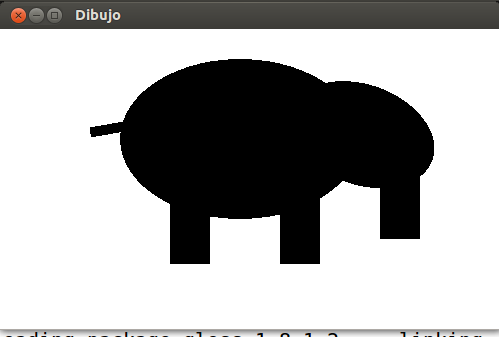

10.1 Elefante

Dibujo

Programa elefante.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (500,300) (20,20)) white dibujo

dibujo :: Picture
dibujo = elefante

elefante =
  pictures
   [rotate 20 (scale 3 2 (translate 30 40 (circleSolid 25))),  -- cabeza
    translate 150 (-20) (rectangleSolid 40 80),                -- trompa
    translate (-10) 40 (scale 1.5 1 (circleSolid 80)),         -- cuerpo
    translate 50 (-50)(rectangleSolid 40 70),                  -- pata delantera
    translate (-60) (-50) (rectangleSolid 40 70),              -- pata trasera
    translate (-140) 50 (rotate (-100) (rectangleSolid 10 40)) -- cola
   ]

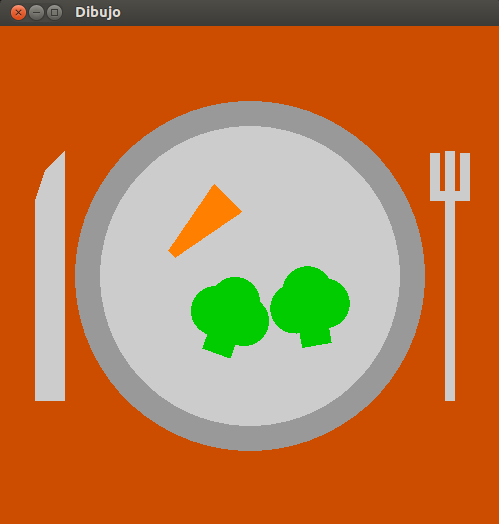

10.2 Plato de comida

Dibujo

Programa plato.hs

import Graphics.Gloss

main :: IO ()
main = display (InWindow "Dibujo" (500,500) (20,20)) white dibujo

dibujo :: Picture
dibujo = plato_con_comida

plato_con_comida =
  pictures [ mesa,
             plato,
             comida,
             translate ( 200) 0 tenedor,
             translate (-200) 0 cuchillo ]

mesa = color marron (rectangleSolid 500 500)
plato =
  pictures [ color gris      (circleSolid 175),
             color grisClaro (circleSolid 150) ]

comida =
  pictures [ translate (-50) ( 50) (rotate   45  zanahoria),
             translate (-20) (-40) (rotate   20  brocoli),
             translate ( 60) (-30) (rotate (-10) brocoli) ]

zanahoria =
  color orange
        (polygon [(-5,-40),(-20,40),(20,40),(5,-40) ])

brocoli =
  color (dark green)
        (pictures [ translate (  0) (-15) (rectangleSolid 30 50), -- base
                    translate (-15) (  0) (circleSolid 25),       -- flor
                    translate ( 15) (  0) (circleSolid 25),       -- flor
                    translate (  0) ( 15) (circleSolid 25)        -- flor
                  ])

tenedor =
  color grisClaro
        (pictures [rectangleSolid 10 250,                        -- mango
                   translate (  0) ( 80) (rectangleSolid 40 10), -- base
                   translate (-15) (100) (rectangleSolid 10 45), -- diente izquierdo
                   translate ( 15) (100) (rectangleSolid 10 45)  -- diente derecho
                  ])

cuchillo =
  color grisClaro
        (pictures [translate 0 (-25) (rectangleSolid 30 200),    -- mango
                   polygon [ (-15,  75),
                             ( -5, 105),
                             ( 15, 125),
                             ( 15,  75) ]                        -- hoja
                  ])

-- Algunos colores usados en el dibujo:
marron    = dark orange
grisClaro = dark white
gris      = dark grisClaro

José A. Alonso Jiménez
Grupo de Lógica Computacional
Dpto. de Ciencias de la Computación e I.A.
Universidad de Sevilla
